The FREE 3D Kit for Corona Virus
is Here!
WE DESIGN & ENGINEERING A KIT TO HELP DOCTORS AND PATIENTS
Project START March 20 2020
is Here!
WE DESIGN & ENGINEERING A KIT TO HELP DOCTORS AND PATIENTS
Project START March 20 2020
D@ve Covid19-DEC Adapter (Emiliano)
Description
il nostro Team ha messo a punto e brevettato due adattatori che rilasciamo in forma gratuita per la stampa 3D per la maschera di Decathlon con attacco per uno o due filtri 3M 6055 A2 per Vapori Organici Pericolosi e antiparticolato P2R con Ghiera di Fissaggio per Filtro 501 adattabile alla nostra maschera D@ave
Price: FREE for private use, Hospital and medical
Price: FREE for private use, Hospital and medical
D@ve Covid 19 Safety KIT
Description
3d-printer are saving lives by making new respirator valves for free.
3D printing these adapter for Decathlon Mask,
Davide Angelelli Design and Engineers an open-source SAFETY KIT ,for COVID-19 Medical and Patients
1- D@ave_Safety_Glasses
2- D@ave Mask ADAPTER for DECATHLON Scuba Mask
2- D@ave GIULIA - Mask

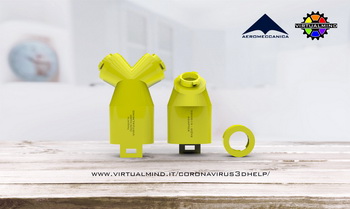

2- D@ave EMILIANO - ADAPTER for DECATHLON Scuba Mask
2- D@ave LICIOTTA - ADAPTER for DECATHLON Scuba Mask FILTER
2- D@ave_ABIGAIL - ADAPTER for DECATHLON Scuba Mask
3d-printer are saving lives by making new respirator valves for free.
3D printing these adapter for Decathlon Mask,
Davide Angelelli Design and Engineers an open-source SAFETY KIT ,for COVID-19 Medical and Patients
GET FREE KIT FOR EMERGENCY
3D printing these adapter for Decathlon Mask,
Davide Angelelli Design and Engineers an open-source SAFETY KIT ,for COVID-19 Medical and Patients
1- D@ave_Safety_Glasses
2- D@ave Mask ADAPTER for DECATHLON Scuba Mask
2- D@ave GIULIA - Mask
2- D@ave EMILIANO - ADAPTER for DECATHLON Scuba Mask
2- D@ave LICIOTTA - ADAPTER for DECATHLON Scuba Mask FILTER
2- D@ave_ABIGAIL - ADAPTER for DECATHLON Scuba Mask
3d-printer are saving lives by making new respirator valves for free.
3D printing these adapter for Decathlon Mask,
Davide Angelelli Design and Engineers an open-source SAFETY KIT ,for COVID-19 Medical and Patients
GET FREE KIT FOR EMERGENCY
CI SIAMO MESSI A DISPOSIZIONE !

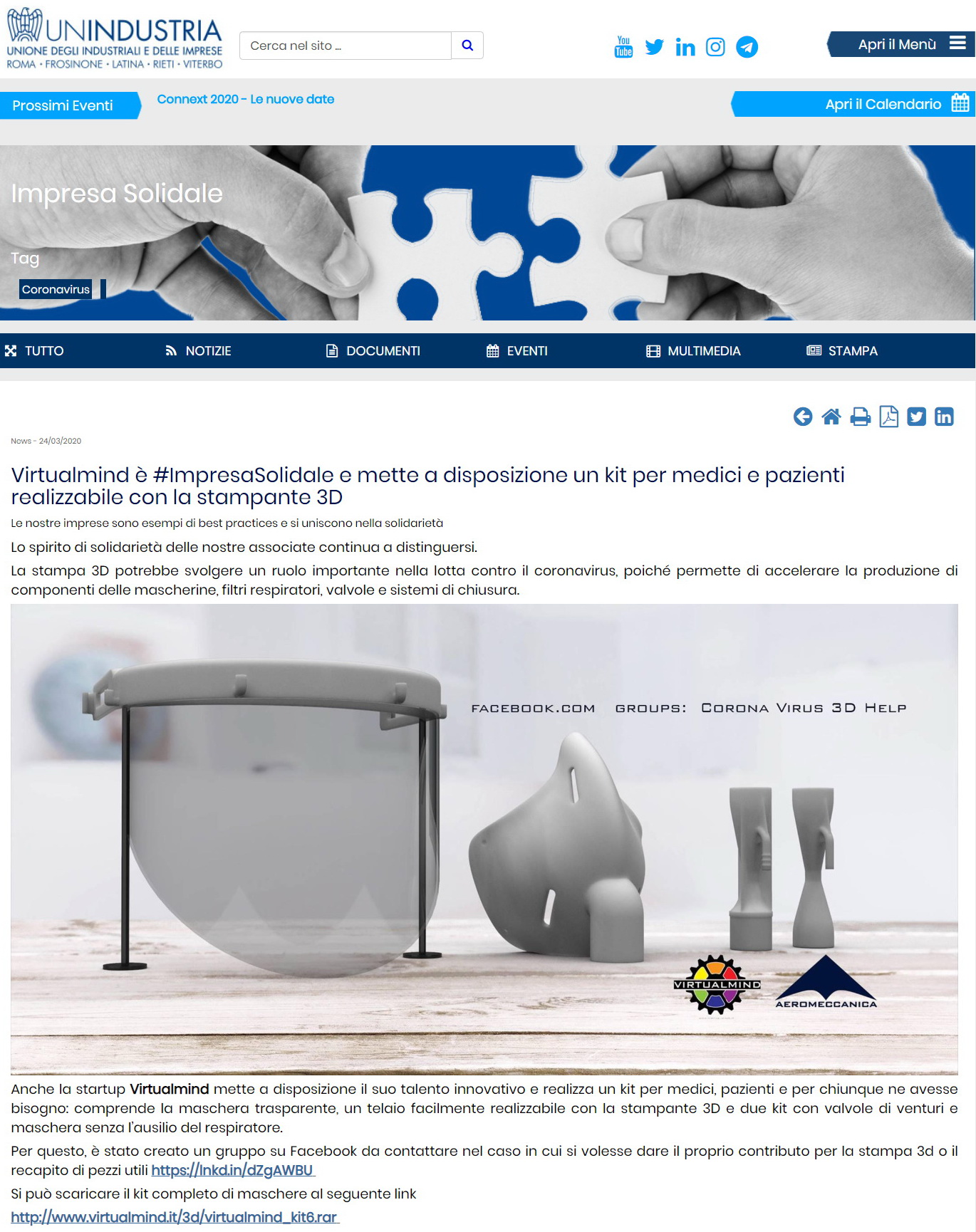

Virtualmind è #ImpresaSolidale e mette a disposizione un kit per medici e pazienti realizzabile con la stampante 3D
Le nostre imprese sono esempi di best practices e si uniscono nella solidarietà
Lo spirito di solidarietà delle nostre associate continua a distinguersi.
La stampa 3D potrebbe svolgere un ruolo importante nella lotta contro il coronavirus, poiché permette di accelerare la produzione di componenti delle mascherine, filtri respiratori, valvole e sistemi di chiusura.
Anche la startup Virtualmind mette a disposizione il suo talento innovativo e realizza un kit per medici, pazienti e per chiunque ne avesse bisogno: comprende la maschera trasparente, un telaio facilmente realizzabile con la stampante 3D e due kit con valvole di venturi e maschera senza l’ausilio del respiratore.
Per questo, è stato creato un gruppo su Facebook da contattare nel caso in cui si volesse dare il proprio contributo per la stampa 3d o il recapito di pezzi.
ABBIAMO REGISTRATO UN BREVETTO MA L'UTILIZZO è LIBERO
il kit è scaricabile GRATUITAMENTE cliccando sul pulsante
Le nostre imprese sono esempi di best practices e si uniscono nella solidarietà
Lo spirito di solidarietà delle nostre associate continua a distinguersi.
La stampa 3D potrebbe svolgere un ruolo importante nella lotta contro il coronavirus, poiché permette di accelerare la produzione di componenti delle mascherine, filtri respiratori, valvole e sistemi di chiusura.
Anche la startup Virtualmind mette a disposizione il suo talento innovativo e realizza un kit per medici, pazienti e per chiunque ne avesse bisogno: comprende la maschera trasparente, un telaio facilmente realizzabile con la stampante 3D e due kit con valvole di venturi e maschera senza l’ausilio del respiratore.
Per questo, è stato creato un gruppo su Facebook da contattare nel caso in cui si volesse dare il proprio contributo per la stampa 3d o il recapito di pezzi.
ABBIAMO REGISTRATO UN BREVETTO MA L'UTILIZZO è LIBERO
il kit è scaricabile GRATUITAMENTE cliccando sul pulsante
24/03/2020
E' stata attivata la collaborazione con Unindustria
Corona Virus 3D help from Engineer
Disclaimer
Le valvole non sono state testate e certificate per uso medico, tuttavia è stata progettata per essere sicura, RACCOMANDIAMO CHE DOVRA' ESSERE UTILIZZATA DA MEDICI O SANITARI COMPETENTI. Gli autori non si assumono alcuna responsabilità per l'utilizzo e la sicurezza dei pazienti o per eventuali guasti.
Tieni presente che la produzione casalinga con l'uso di una stampante 3D è carica di imperfezioni e non può essere convalidata.
ATTENZIONE: Si noti che l'ossigeno è un gas infiammabile e può esplodere se si verificano perdite.
Questo è un dispositivo subsonico, può generare effetti acustici che danneggiano l'udito.
Utilizzare protezioni per le orecchie.

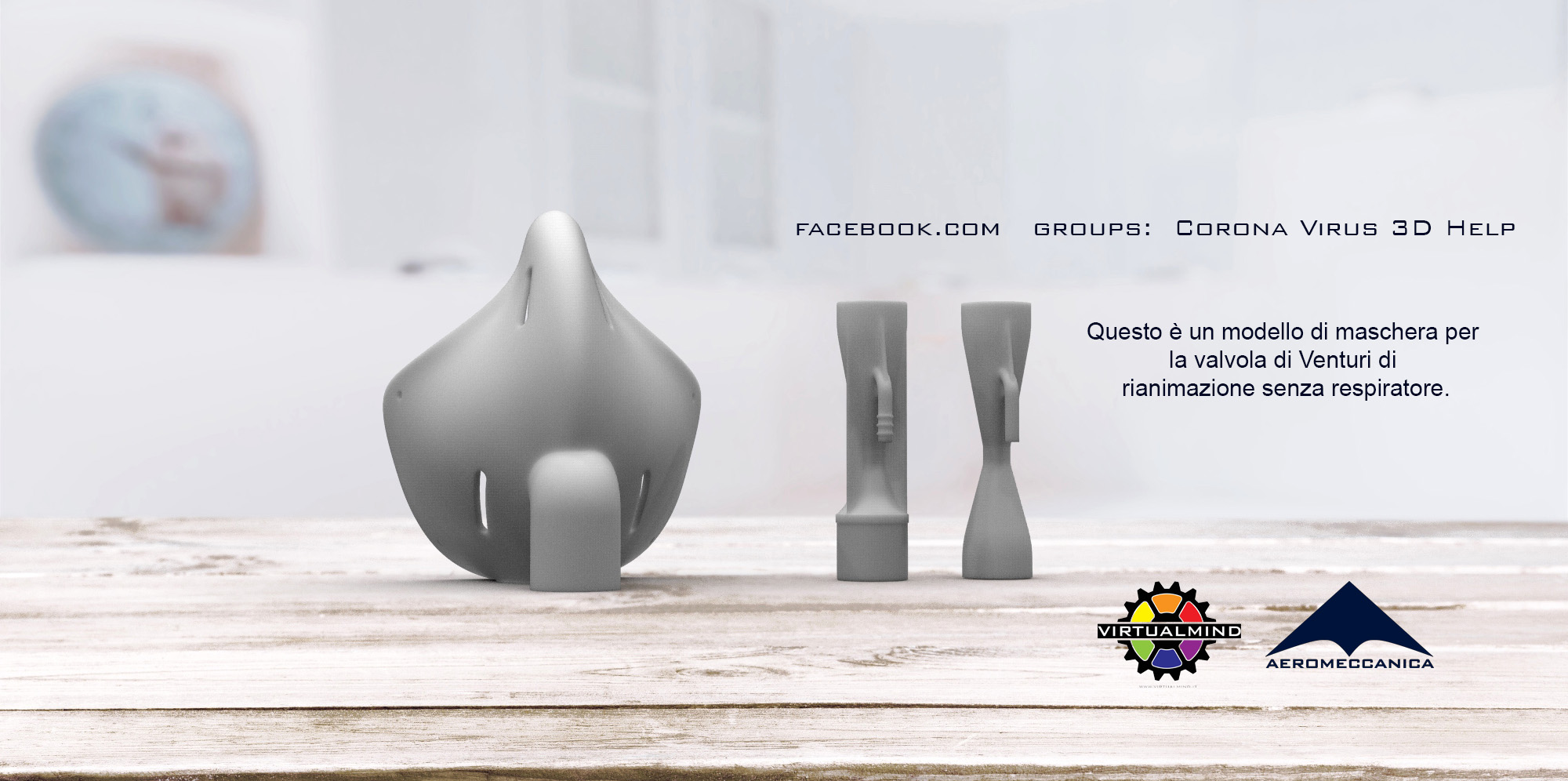

1 - Corona Virus Mask & Respirator-free reanimation Venturi's valve
Introduzione
La Valvola utilizza l'effetto Venturi per generare una depressione in un tubo costituito da tre parti: una sezione convergente (ugello), seguita da una sezione costante (gola), che termina in una graduale espansione (diffusore). A causa del flusso di ossigeno, la pressione viene generata nell'ugello e l'aria viene aspirata nella valvola.
La valvola è alimentata da un flusso di ossigeno puro con una portata di 10 lpm. Nel diffusore si stanno mescolando due flussi: ossigeno (100% O2) + aria (21% O2) con conseguente flusso elevato, flusso di ossigeno elevato all'uscita.
Produzione
La Valvola è progettata per essere stampata con la stampante 3D in verticale e in orizzontale per coprire l'intera gamma di dispositivi di stampa SLA, SLS, CJP, FDM, DLP ecc. Non esiste una guida ai materiali, ma ricontrolla che il materiale che stai utilizzando sia a prova di ossigeno Dati tecnici
La 4a revisione contiene una serie di valvole descritte con la loro velocità FiO2 quando alimentate con 10 lpm di ossigeno.
FiO2 [%] 40 37 34 30 28
Flow [lpm] 42 50 59 86 120
Assemblaggio
La valvola deve essere assemblata da due parti. Il processo di assemblaggio non richiede adesivi aggiuntivi come nastro o colla. Le parti sono collegate alla forma.
Connessioni
La valvola deve essere collegata alla maschera tramite un tubo da 25 mm. L'ossigeno deve essere consegnato con un tubo flessibile 5-6.

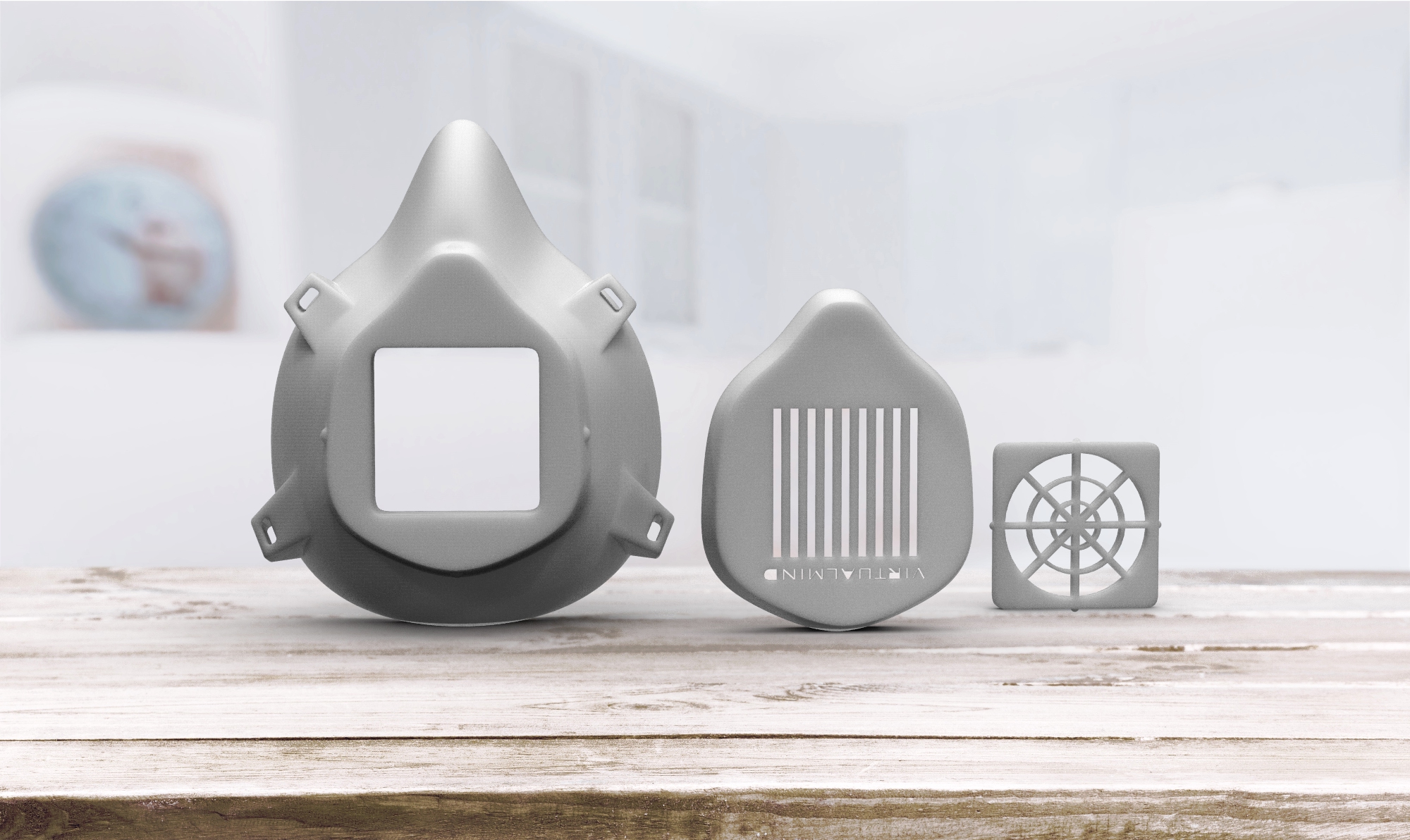

2- Medical Mask
Una maschera semplice da realizzare, basta stampare in 3d il telaio superiore ed aggiungere un foglio di policarbonato da 0.5 mm di facile reperimento.
Le valvole non sono state testate e certificate per uso medico, tuttavia è stata progettata per essere sicura, RACCOMANDIAMO CHE DOVRA' ESSERE UTILIZZATA DA MEDICI O SANITARI COMPETENTI. Gli autori non si assumono alcuna responsabilità per l'utilizzo e la sicurezza dei pazienti o per eventuali guasti.
Tieni presente che la produzione casalinga con l'uso di una stampante 3D è carica di imperfezioni e non può essere convalidata.
ATTENZIONE: Si noti che l'ossigeno è un gas infiammabile e può esplodere se si verificano perdite.
Questo è un dispositivo subsonico, può generare effetti acustici che danneggiano l'udito.
Utilizzare protezioni per le orecchie.
1 - Corona Virus Mask & Respirator-free reanimation Venturi's valve
Introduzione
La Valvola utilizza l'effetto Venturi per generare una depressione in un tubo costituito da tre parti: una sezione convergente (ugello), seguita da una sezione costante (gola), che termina in una graduale espansione (diffusore). A causa del flusso di ossigeno, la pressione viene generata nell'ugello e l'aria viene aspirata nella valvola.
La valvola è alimentata da un flusso di ossigeno puro con una portata di 10 lpm. Nel diffusore si stanno mescolando due flussi: ossigeno (100% O2) + aria (21% O2) con conseguente flusso elevato, flusso di ossigeno elevato all'uscita.
Produzione
La Valvola è progettata per essere stampata con la stampante 3D in verticale e in orizzontale per coprire l'intera gamma di dispositivi di stampa SLA, SLS, CJP, FDM, DLP ecc. Non esiste una guida ai materiali, ma ricontrolla che il materiale che stai utilizzando sia a prova di ossigeno Dati tecnici
La 4a revisione contiene una serie di valvole descritte con la loro velocità FiO2 quando alimentate con 10 lpm di ossigeno.
FiO2 [%] 40 37 34 30 28
Flow [lpm] 42 50 59 86 120
Assemblaggio
La valvola deve essere assemblata da due parti. Il processo di assemblaggio non richiede adesivi aggiuntivi come nastro o colla. Le parti sono collegate alla forma.
Connessioni
La valvola deve essere collegata alla maschera tramite un tubo da 25 mm. L'ossigeno deve essere consegnato con un tubo flessibile 5-6.
2- Medical Mask
Una maschera semplice da realizzare, basta stampare in 3d il telaio superiore ed aggiungere un foglio di policarbonato da 0.5 mm di facile reperimento.
Kit no. 1
Corona Virus Mask & Respirator-free reanimation Venturi's valve
Disclaimer
Valve has not been tested and certified for medical use, however it has been designed to be safe. Author takes no responibility for failure of the device. Be aware, that homemade production wit a use of 3D printer is charged with imperfections and can’t be validated. Please be aware, that oxygen is a flammable gas and may explode if leak will occur. This is subsonic device, however it may generate acoustic effect, that will damage hearing. Use ear-protection..
Introduction

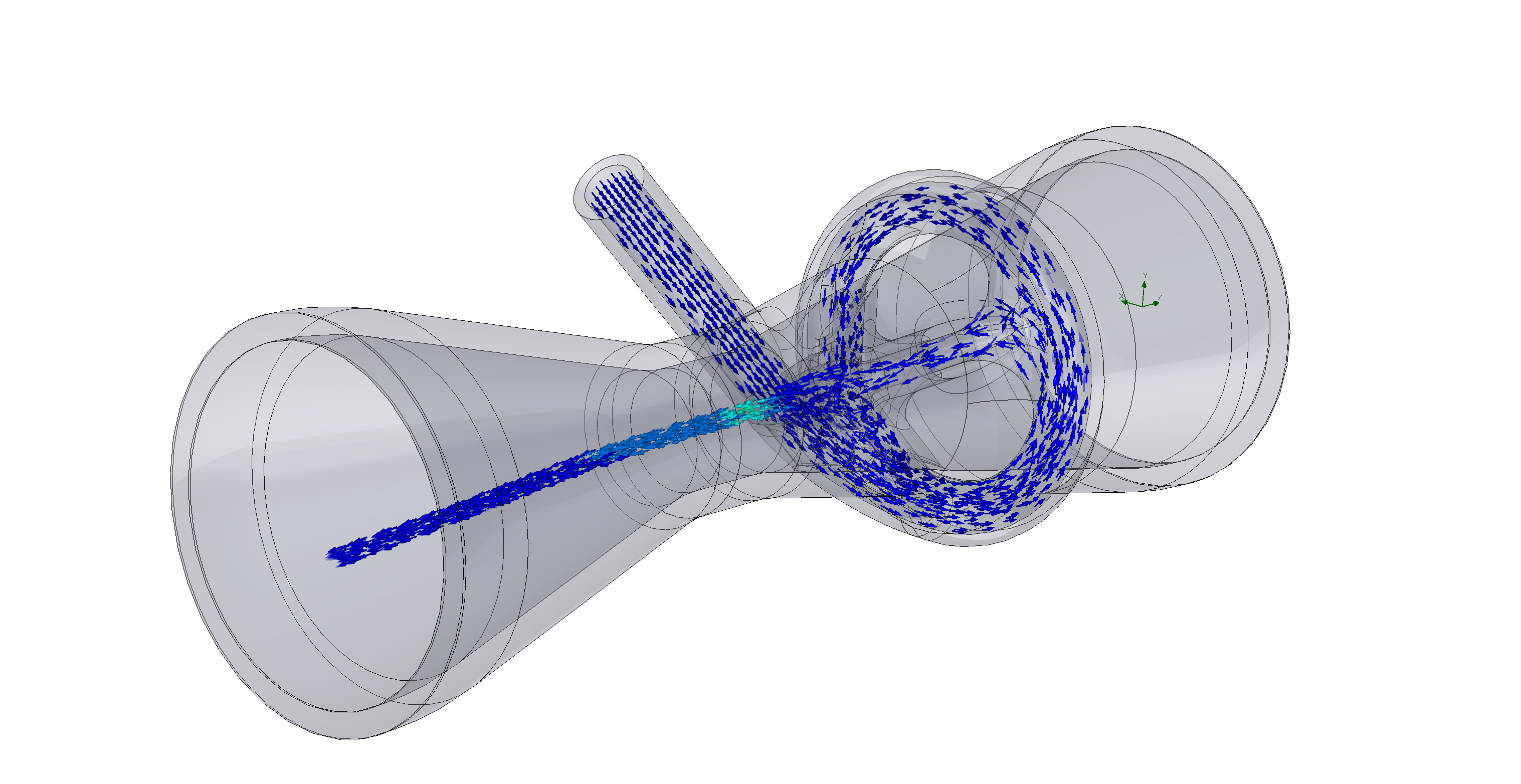

Valve uses Venturi effect to generate underpressure in a tube consisting of three parts - a convergent section (nozzle), followed by constant section (throat), ending in a gradual expansion (diffuser). Due to the oxygen flow underpressure is generated in the nozzle and air is beeing sucked into valve.
Valve is powered with a stream of pure oxygen with the flow rate 10 lpm. Two streams are mixing in diffuser: oxygen (100% O2) + air (21% O2) resulting in high flow, high oxygen stream at the outlet.
Production
Valve is designed to be printed with 3D printer vertically and horizontally to cover whole range of SLA, SLS, CJP, FDM, DLP etc. Printing devices. There is no material guide but please double check, that material You are using is oxygen-proofFlow [lpm]
FiO2 [%]
Technical data

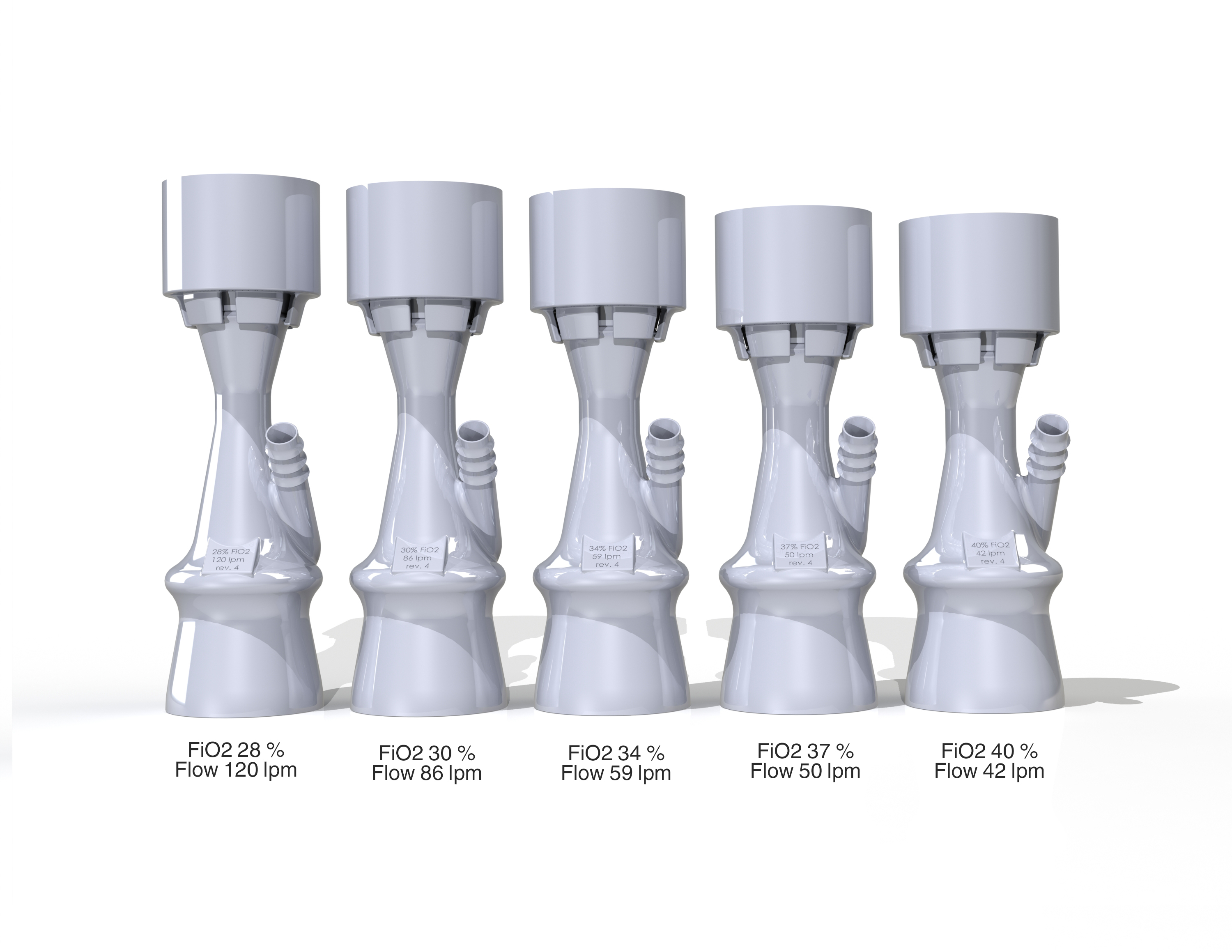

4th revision contains set of Valves descrbied with their FiO2 rate when powered with 10 lpm of oxygen.
Disclaimer
Valve has not been tested and certified for medical use, however it has been designed to be safe. Author takes no responibility for failure of the device. Be aware, that homemade production wit a use of 3D printer is charged with imperfections and can’t be validated. Please be aware, that oxygen is a flammable gas and may explode if leak will occur. This is subsonic device, however it may generate acoustic effect, that will damage hearing. Use ear-protection..
Introduction
Valve uses Venturi effect to generate underpressure in a tube consisting of three parts - a convergent section (nozzle), followed by constant section (throat), ending in a gradual expansion (diffuser). Due to the oxygen flow underpressure is generated in the nozzle and air is beeing sucked into valve.
Valve is powered with a stream of pure oxygen with the flow rate 10 lpm. Two streams are mixing in diffuser: oxygen (100% O2) + air (21% O2) resulting in high flow, high oxygen stream at the outlet.
Production
Valve is designed to be printed with 3D printer vertically and horizontally to cover whole range of SLA, SLS, CJP, FDM, DLP etc. Printing devices. There is no material guide but please double check, that material You are using is oxygen-proofFlow [lpm]
FiO2 [%]
Technical data
4th revision contains set of Valves descrbied with their FiO2 rate when powered with 10 lpm of oxygen.
Introduction
Valve uses Venturi effect to generate underpressure in a tube consisting of three parts - a convergent section (nozzle), followed by constant section (throat), ending in a gradual expansion (diffuser). Due to the oxygen flow underpressure is generated in the nozzle and air is beeing sucked into valve.
Valve is powered with a stream of pure oxygen with the flow rate 10 lpm. Two streams are mixing in diffuser: oxygen (100% O2) + air (21% O2) resulting in high flow, high oxygen stream at the outlet.
Production
Valve is designed to be printed with 3D printer vertically and horizontally to cover whole range of SLA, SLS, CJP, FDM, DLP etc. Printing devices. There is no material guide but please double check, that material You are using is oxygen-proofFlow [lpm]
FiO2 [%]
Technical data
4th revision contains set of Valves descrbied with their FiO2 rate when powered with 10 lpm of oxygen.
FiO2 [%] 40 37 34 30 28
Flow [lpm] 42 50 59 86 120
